- Computer einschalten, Windows startet automatisch als Terminal, es ist kein Login notwendig.
- Starte Adobe Illustrator und öffne deine Arbeitsdatei.
- Starte den Schneidplotter, die Einschalttaste findest du vorne links an der Innenseite des Plotters.
- Folge Schritt für Schritt durch die Anleitung.
Plotterfolie einspannen

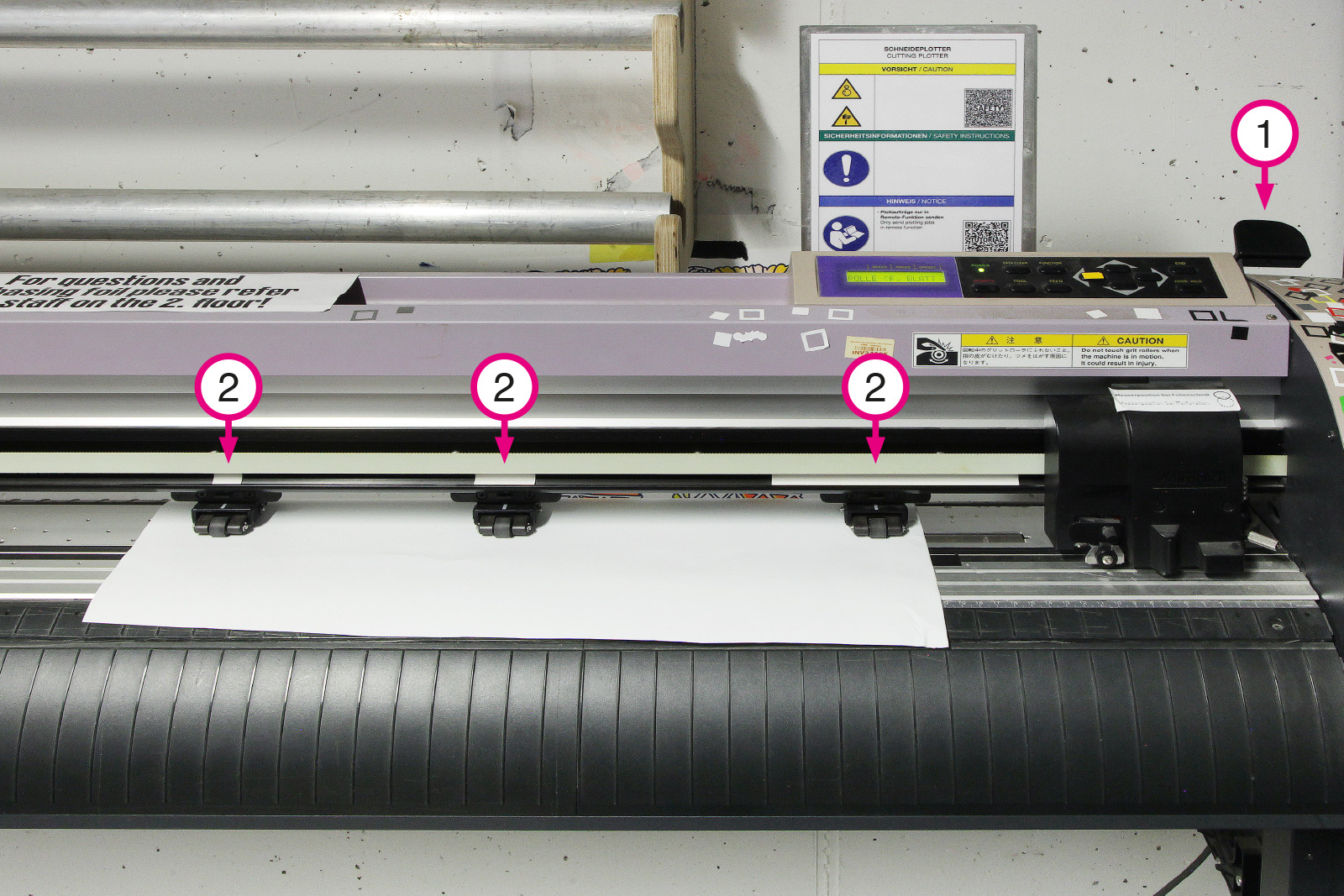

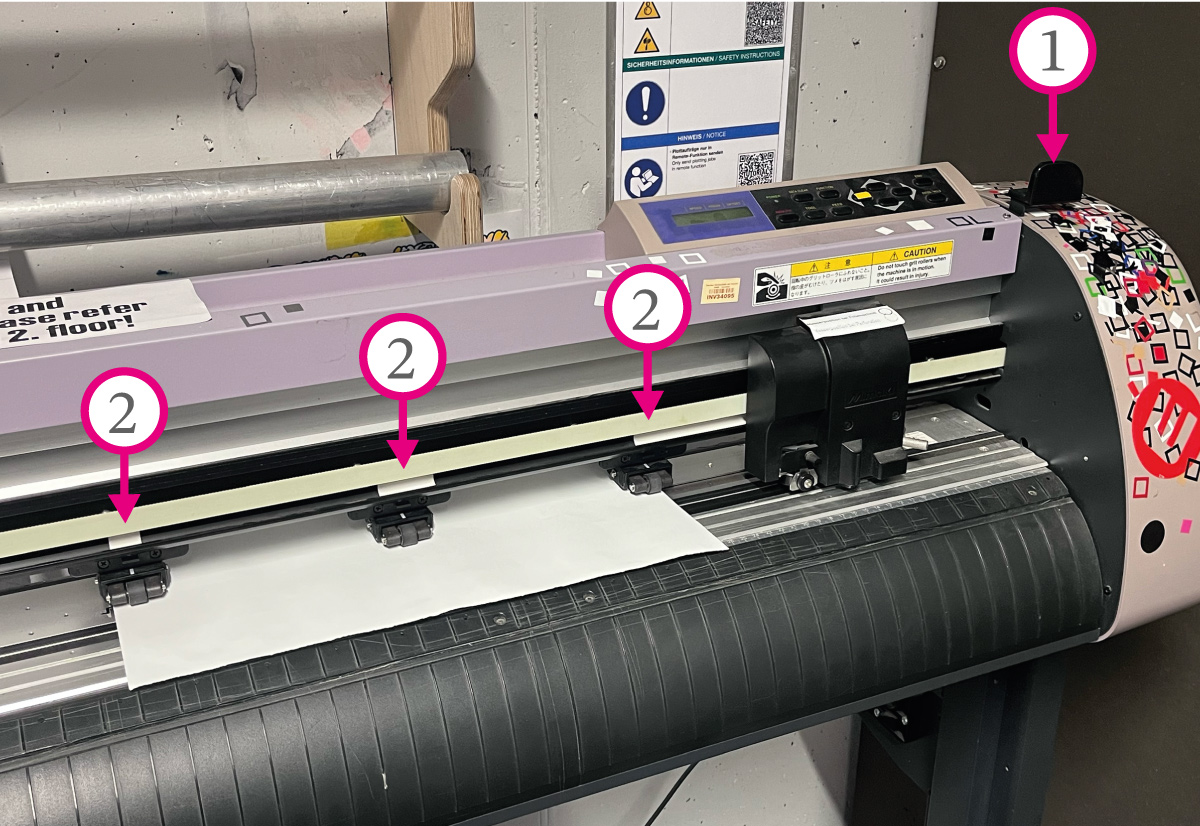

Hebel 1 nach vorne ziehen um die Anpressrollen zu entlasten.
Anpressrollen 2 an den weiss markierten Positionen auf dem Schneidmaterial ausrichten. Materialkante parallel ausrichten und den Hebel 1 wieder nach hinten schieben.

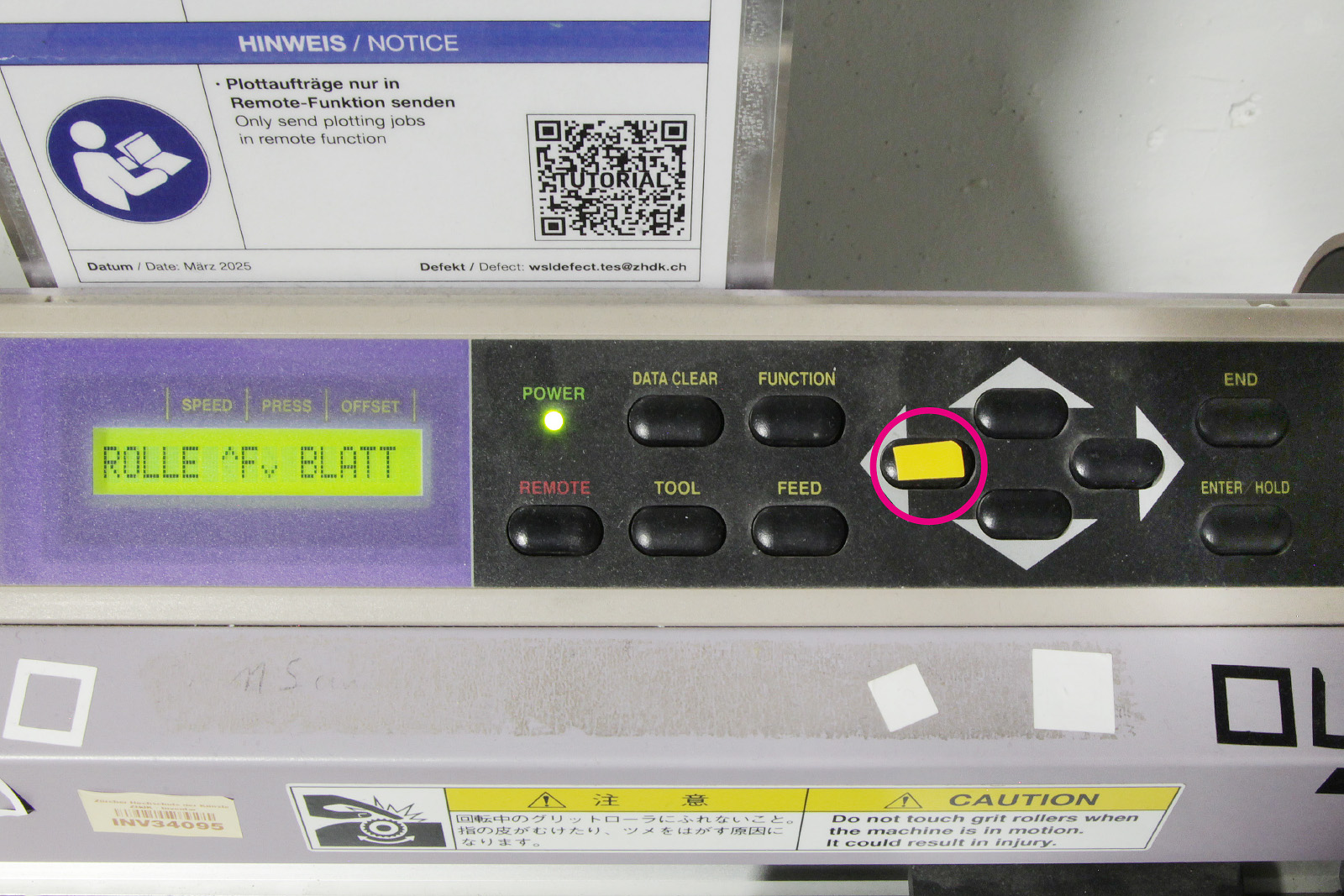

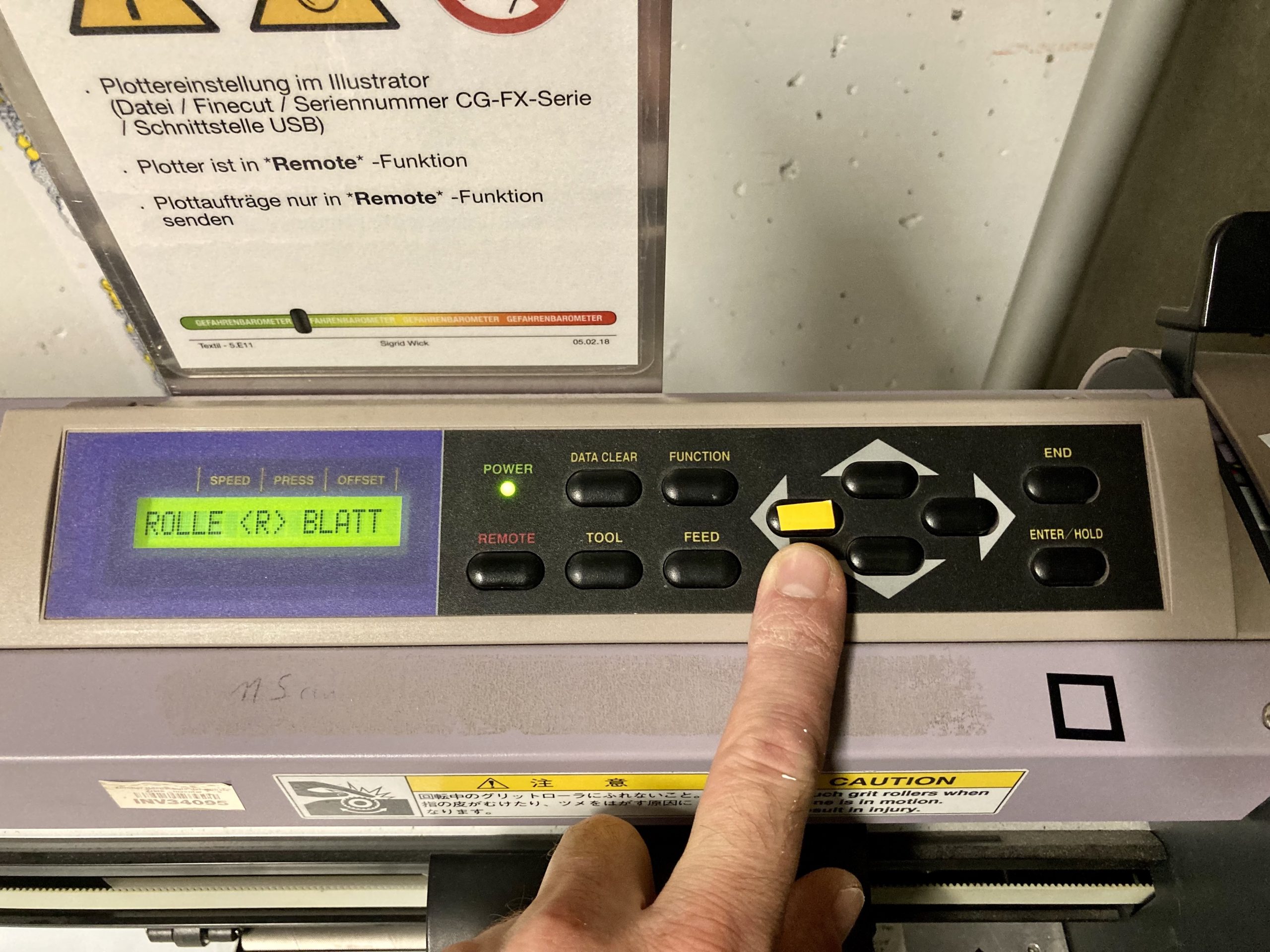

Drücke die gelb markierte Taste ROLLE. Im nächsten Menu PINCH ROLL die Anzahl der zu verwendenden Anpressrollen eingeben. Bei breiten Folienstreifen alle 3 Rollen verwenden, bei schmalen Folienstreifen sind ggf. nur 2 Anpressrollen verwendbar.
Drücke die ENTER/HOLD-Taste.
Der Drucker fährt die Materialkanten ab und positioniert sich danach vorne rechts beim Nullpunkt.
Wenn ein Testschnitt gewünscht ist, kann ein solcher mit der FUNCTION-Taste ausgewählt und mit der ENTER/HOLD-Taste ausgeführt werden. Führe den Testschnitt auf einem separatem Folienstreifen aus. Der Testschnitt sollte gut ablösbar sein, ohne die Träger Folie zu verletzen.
Um den Plotter mit dem Computer zu verbinden, die REMOTE-Taste drücken. Sobald REMOTE im Display erscheint, ist der Plotter schnittbereit.
Öffne deine Datei in Illustrator und kontrolliere die Schnittpfade mittels der Pfadansicht.

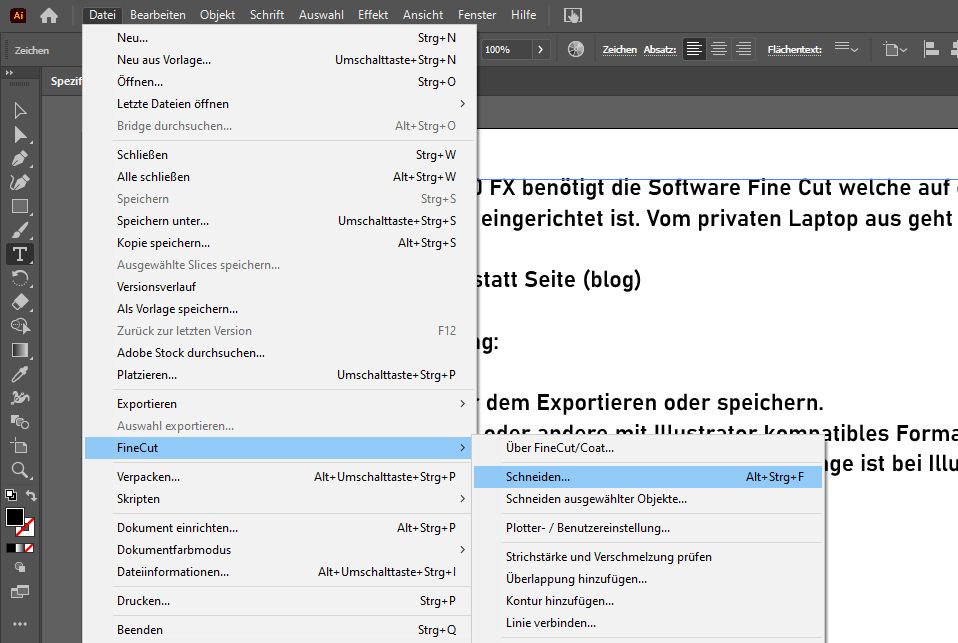

Navigiere im Menu:
Datei / FineCut / Schneiden

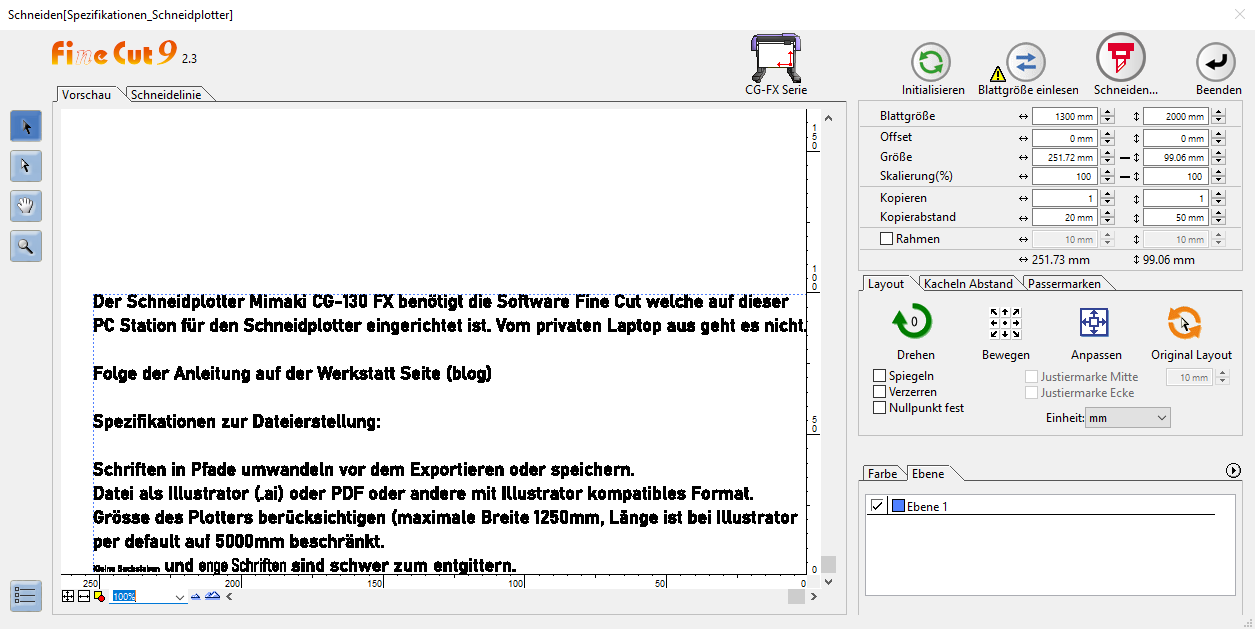

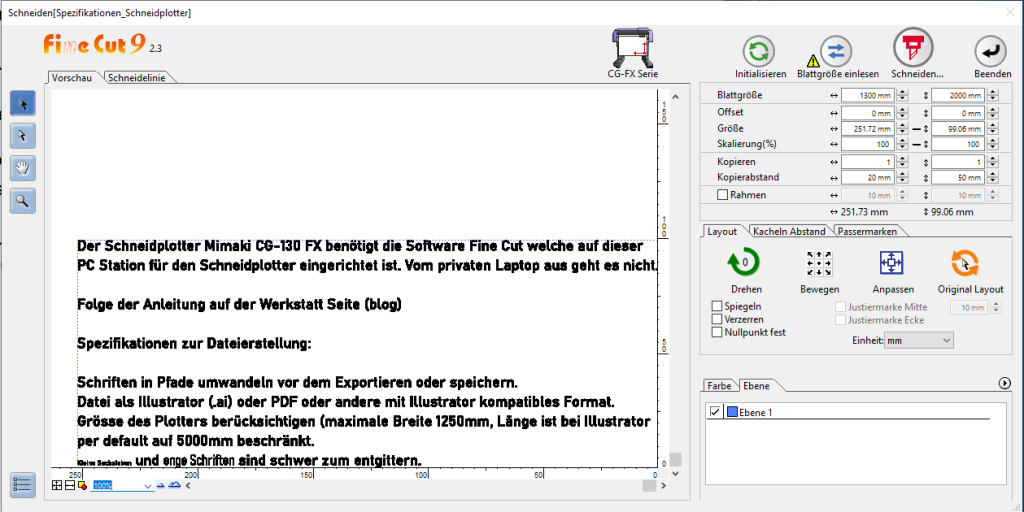

FineCut öffnet sich und zeigt deine Datei in der Vorschau.
Materialgrösse anpassen und gewünschte seitliche Abstände eingeben.

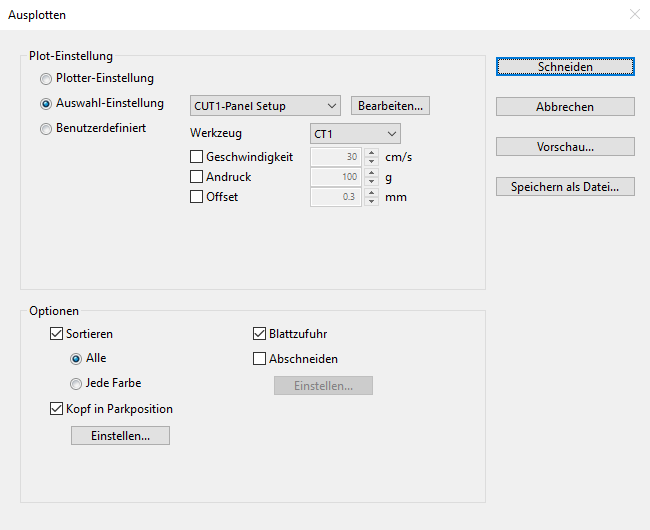

Drücke im Menu oben Schneiden

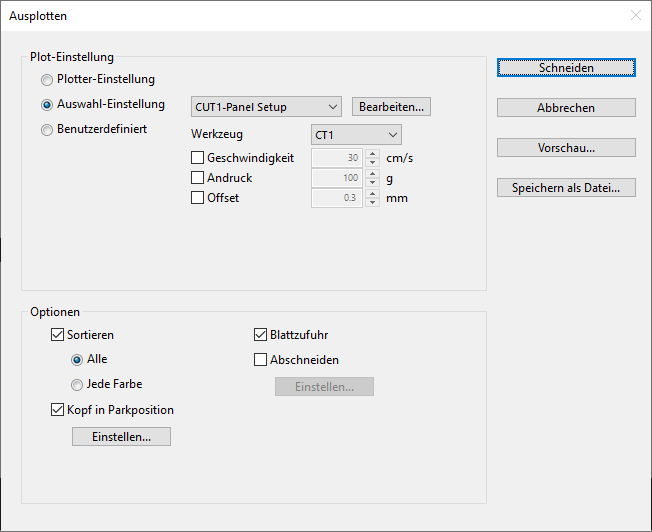

Einstellungen CUT 1 für Electrocut Vinyl wählen.
Geschwindigkeit: 6 – 10 cm/s
Andruck: 75 – 100 g
Offset: 0.3 mm
