CNC fräsen Basic Info

CNC Fräsen


Wir betreiben eine Modellbau CNC-fräse, mit welcher 2D und 3Ddaten gefräst werden können. Die Fräse ist mit 4 Achsen* ausgerüstet und eignet sich für folgende Materialien:

  • Holz
  • Cibatool, Renshape (Modellbau Blockmaterialien)
  • Plexiglas
  • Kunststoff Platten
  • Messing (abhängig von der Legierung mit Minimalschmierung )
  • Aluminium (abhängig von der Legierung mit Minimalschmierung)

* Die Maschine hat hauptsächlich 3 Achsen, es ist aber möglich eine Drehachse zu montieren, wobei sich durch die Rotation komplette 3D Formen fräsen lassen.

Da die Maschine einiges an Kenntnissen voraussetzt, wird sie ausschliesslich vom Werkstattpersonal bedient und kann nur auf Anfrage benutzt werden.

3D Fräsen erfordert mehrere programmierte Weg-Strategien.
3D Fräsen mit 4 Achsen (Rotationsachse)














Maschinendaten:

Arbeitsbereich: X=1195mm Y=790mm Z=290mm

Das heisst die zu bearbeitende Fläche/ Kante sollte kleiner sein, man rechnet auf jeder noch den Fräserdurchmesser dazu. Beispiel: Mit einem 10mm Fräser (Länge 100mm) kann maximal 1175 x 770 x 100mm bearbeitet werden.

Rotationsachse: (4.Achse): Durchmesser max 140mm, Länge so kurz wie möglich, max. 1000mm. Aufnahme für Rundprofile mit 3Backenfutter.


Kosten:

Sfr 30.-/h  (Bezahlung via Laserkonto, EC direkt oder interne Verrechnung)


Using CAM in Fusion 360

  1. Get Fusion360 as student/teacher for free.
  2. Example-Part made with Fusion360 CAM.
  3. Select edges/corners to cut and set parameters for cnc. check our samples.
  4. Download and install CNCGrafPro postprocessor.
  5. Click here- how to setup custom postprocessor

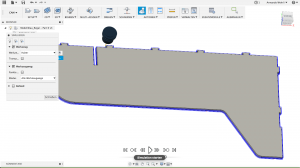

simulate the program
