Für die Nutzung der Lasercutter muss vorgängig ein Z-Tech Kurs besucht werden. Meldet euch dazu an einer Z-Tech LowLevel Werkstatteinführung an.
Workflow:
- Logge dich ein bei Monitoni (am Computer des Lasercutters)
- Wähle den Warenkorb (ohne Auswahl wird dir privat belastet)
- Laser mit Schlüssel einschalten. Achtung- Während Initialisierung Deckel nicht öffnen!
- Material platzieren.
- Fokus einstellen. Manuell mit Fokus Lehre oder mit Autofokus (Beide Tasten auf/ ab gleichzeitig drücken)
- Öffne Ruby Browser-App (nutze gespeicherte Anmeldeinfos)
- Importiere dein File (.ai, .svg, .pdf, .png, .jpg.)
- Doppelklick auf importiertes File (dies öffnet den Design screen)
- Klicke Fit to design und danach Job erstellen (dies öffnet den Prepare screen)
- Wähle das Material und Positioniere den Job auf der Arbeitsfläche.
- Klicke Push to Laser um den Auftrag zu starten (Bei Queue Auftrag im Produce screen starten)
Software und Datei Anforderungen:
- Ruby heisst die smarte Software, mit welcher man die Daten für den Trotec Lasercutter vorbereitet.
- Es können Vektor- Dateiformate wie .ai, .pdf, svg importiert werden, sowie für Gravuren alle möglichen Bild-Dateiformate (z.B: jpg, bmp, png, etc…)
- Material Schneiden erfordert Vektorlinien ROT RGB 255, 0, 0, Haarlinie (0.01pt./ 0.01mm)
- Um die Oberfläche anzuritzen (Crease/ Kisscut) erzeuge Vektorlinien in RGB BLAU (0, 0, 255) Haarlinie (0.01pt./ 0.01mm)
- Soll das Material graviert werden wähle die entsprechende Schwarze Flächen oder Graustufen (siehe Muster)
Hier gibt es weitere Videos von Trotec zum Thema Bedienung des Lasers und der Software Ruby.
Hier ein nützlicher Link zu einer Parametrisch anpassbaren Box-library
Allgemeine Daten zu den Trotec Lasercutter
Maximale Arbeitsfläche: 1016mm x 610mm
Maximale Modellhöhe: 287mm
Modell, Ausstattung: Trotec Speedy 400 Flexx (Flexx = 2 Laserquellen eingebaut)
Laser-Röhren Leistung: CO2 Laserquelle 120Watt, Fiber Laser 25 Watt
Für die Nutzung des Fiber Laser muss eine andere Linse eingebaut werden, daher nur mit Hilfe des Werkstattpersonals.

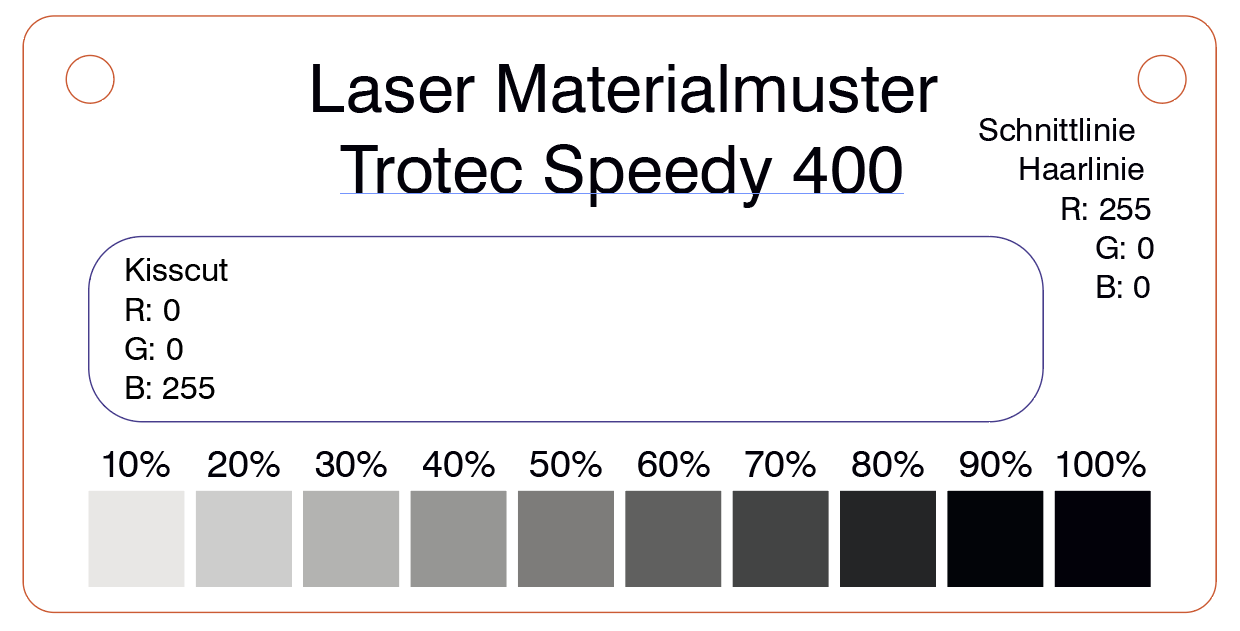

Beispiel Graustufen-Muster
