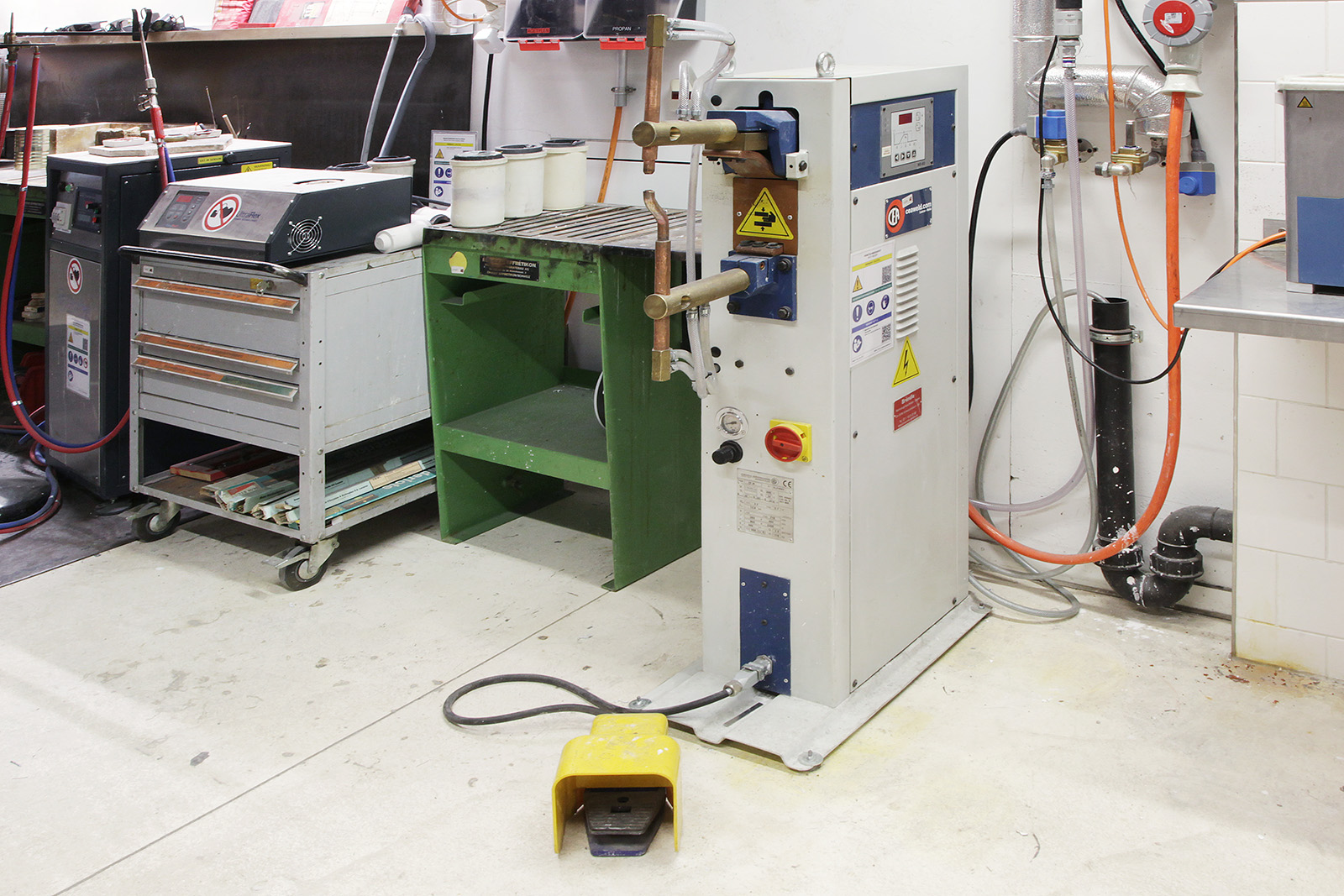

Beim Punktschweissen werden zwei Elektroden aus Kupferlegierungen von beiden Seiten auf die Oberflächen der übereinander liegenden Bleche gepresst. Durch die zusammengepressten Elektroden fliesst ein Strom in die Bauteile, der die Schweisswärme erzeugt. Das Verfahren wird, mit wenigen Ausnahmen, zum fügen von Blechen angewendet.
Grösse und Material
- 0.5 – 2.0 mm dickes Blech
- Stahl, Messing, Kupfer, Weissblech, rostfreier Stahl

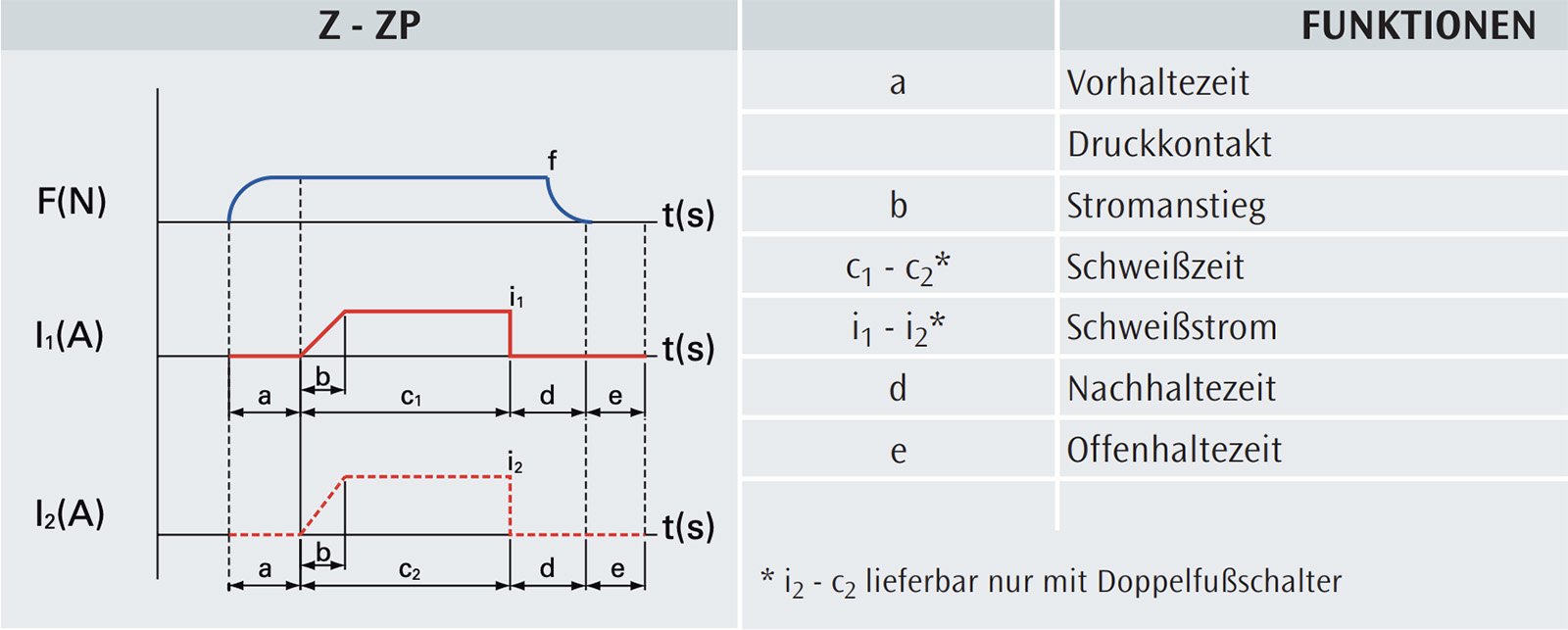

Erfahrungswerte für die Einstellung der Schweisszeit und Leistung
| Material 1 | Material 2 | Presszeit t | Rampe t1 | Schweisszeit t2 | Leistung I (A) |
| Stahlblech 0.5 – 2 mm | Stahlblech 0.5 – 2 mm | 40 | 05 | 30 | 50 |
| Stahlblech 2 – 5 mm | Stahlblech 2 – 5 mm | 40 | 05 | 30 | 99 |
| Messing < 1 mm | Messing < 1 mm | 40 | 05 | 70 | 99 |
| Kupfer < 1.5 mm | Kupfer < 1.5 mm | 40 | 05 | 80 | 99 |
| Weissblech < 0.5 mm | Weissblech < 0.5 mm | 40 | 05 | 30 | 99 |
* Generell immer Tests anfertigen!
Zugang
Das Punktschweissen wird nach Bedarf eingeführt.
