Einleitung
Grundprinzip des Vakuumformens
Das Vakuumformen (auch Tiefziehen genannt) ist ein thermoplastisches Umformverfahren. Dabei wird eine Kunststoffplatte oder -folie erhitzt, bis sie weich wird, und anschliessend mit Hilfe von Unterdruck über ein Formwerkzeug gezogen. Durch das Abkühlen behält der Kunststoff die Form des Werkzeugs.
Formwerkzeug
Das Formwerkzeug gibt dem Kunststoff seine spätere Form vor. Es kann aus verschiedenen Materialien bestehen – entscheidend ist:
- Hitzebeständigkeit,
- Wiederentformbarkeit (der Kunststoff darf nicht daran haften oder hängen bleiben)
Typische Materialien für Formwerkzeuge:
- Holz, Gips, 3D-gedruckte Formen (z. B. PLA, ABS, Harz)
Anwendungsbereiche
Das Tiefziehen wird besonders häufig in der Verpackungsindustrie eingesetzt, z. B. für:
- Formschalen
- Schutzverpackungen
Geeignete Materialien
Folgende thermoplastische Kunststoffe können verarbeitet werden:
| Kunststoff | Abkürzung | Eigenschaften |
| Polyethylenterephthalat, glykolmodifiziert | PETG | klar, schlagzäh, lebensmittelecht |
| Polystyrol | PS | leicht, gut verformbar, kostengünstig |
| Acrylglas | PMMA | transparent, hart, kratzfest |
| Acrylnitril-Butadien-Styrol | ABS | zäh, robust, gute Oberflächenqualität |
| Polycarbonat | PC | sehr schlagfest, transparent |
| Polyethylen | PE | weich, chemikalienbeständig |
| Polypropylen | PP | hohe Temperaturbeständigkeit, flexibel |
| Polyvinylchlorid | PVC | vielseitig, hart oder weich einstellbar |
Hinweis:
Das passende Rollenmaterial ist unter der Hebelschere und im Materialschrank zu finden.

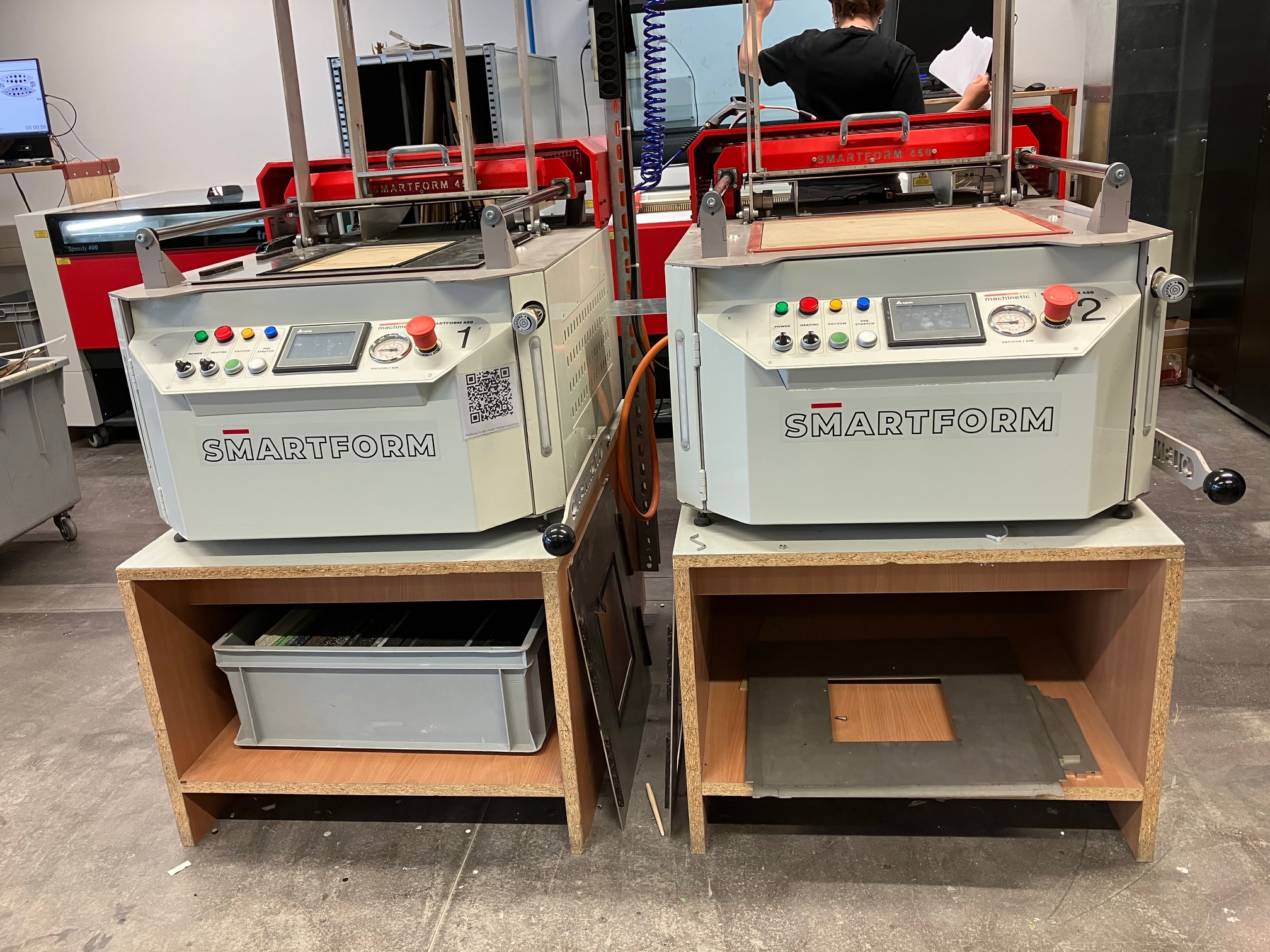

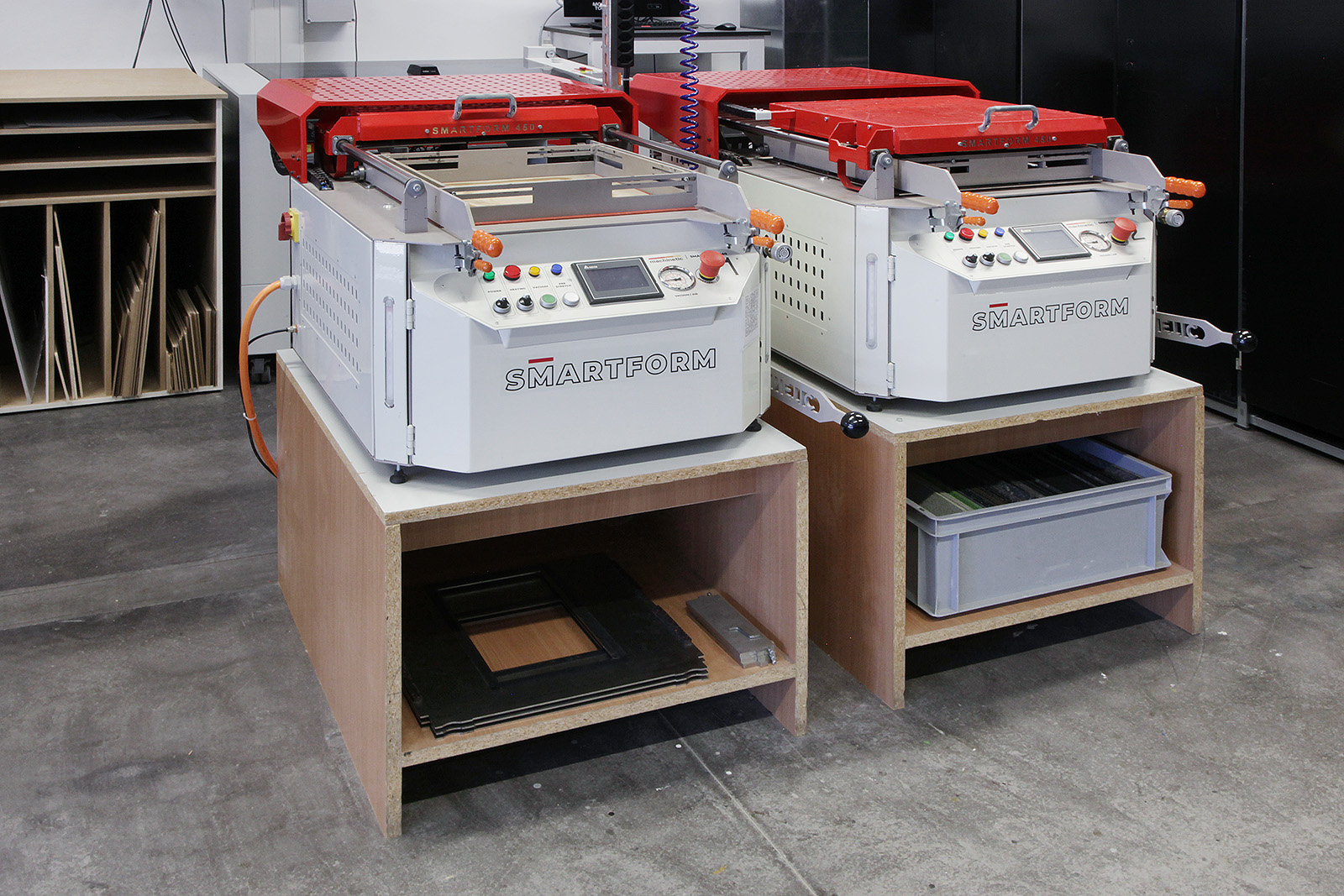

Technische Spezifikationen der Smartform 450
| Spezifikation | Wert |
| Maximale Modellgrösse | 450 × 450 × 200 mm |
| Materialgrösse (max. Zuschnitt) | 500 × 500 mm |
| Reduzierrahmenformate | 210 × 210 mm / 380 × 210 mm |
